Dimensioner og tabeller

På denne side finder du centrale tekniske tabeller til dimensionering af ventiler, rør og dampsystemer. Tabellen giver hurtig adgang til standardiserede flange-dimensioner, rørdimensioner og damptabeller, som ofte bruges i ingeniørarbejde, projektering og vedligehold af industrielle rørsystemer.

Alle data er baseret på internationale standarder og kan bruges til at vælge korrekt flangeforbindelse, rørdimension eller ventil til en given installation. Tabellen kan anvendes direkte online eller downloades som Excel-filer, så du nemt kan arbejde videre med beregninger, dimensionering og teknisk dokumentation.

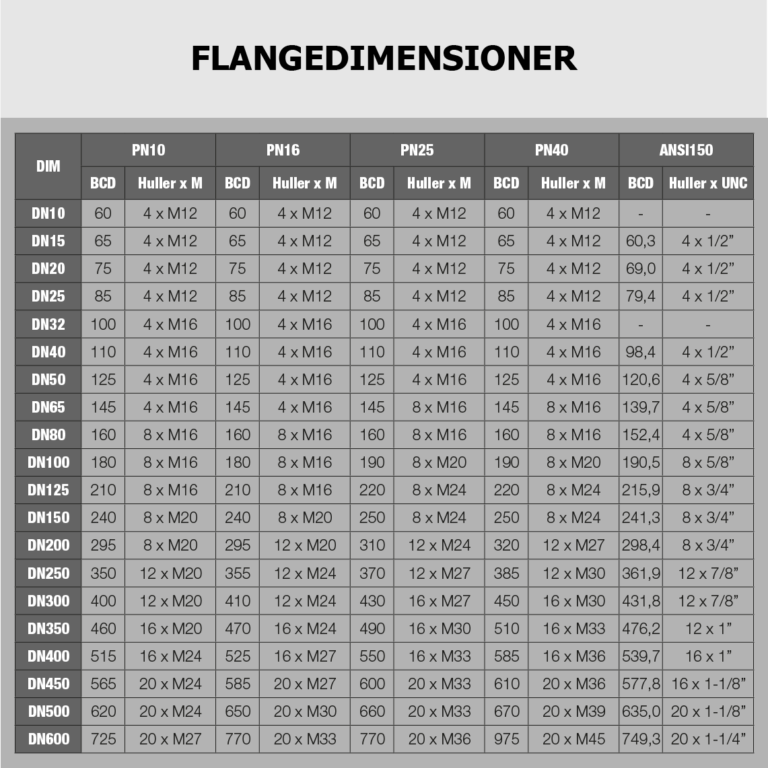

Flange-tabellen indeholder dimensioner for forskellige trykklasser såsom PN10, PN16, PN25, PN40 og ANSI Class 150. Her kan du se boltcirkeldiameter (BCD), antal bolthuller og boltstørrelser for hver DN-størrelse. Det gør det hurtigt at sammenligne standarder og finde den rigtige flangeforbindelse til ventiler og rørledninger.

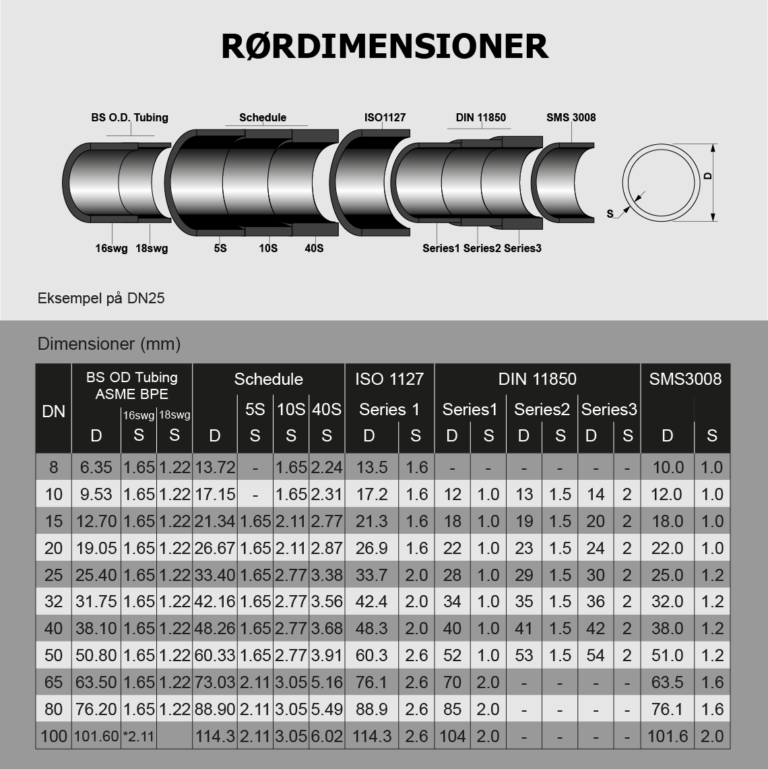

Rørdimensionstabellen viser standarddimensioner for tubing og rør i henhold til BS OD Tubing (ASME BPE), ISO 1127, DIN 11850 og SMS 3008. Tabellen indeholder udvendige diametre samt vægtykkelser for forskellige schedules og serier. Det gør det lettere at sammenligne standarder og vælge korrekt rørdimension til proces- og industrisystemer.

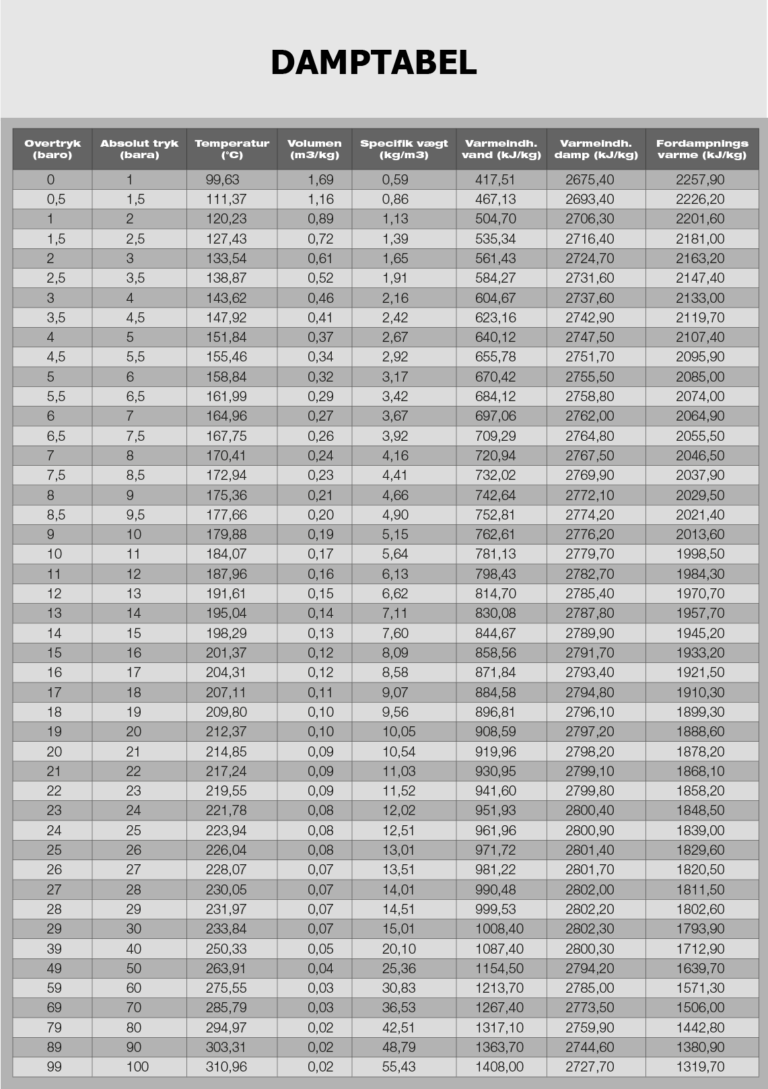

Damptabellen viser de vigtigste egenskaber for vand og damp ved forskellige tryk op til 99 bar overtryk. Tabellen indeholder temperatur, volumen, densitet samt varmeindhold i både vand og damp. Disse data anvendes typisk til dimensionering af dampventiler, beregning af energibehov og design af dampinstallationer.

Ved at samle disse tekniske reference-tabeller ét sted får ingeniører, teknikere og projektledere et hurtigt værktøj til dimensionering og beregninger i forbindelse med ventiler, rørledninger og dampsystemer.

Har du brug for yderligere specifikationer, teknisk support eller specialdata til dit projekt, er du velkommen til at kontakte MODU Valves.
